公司致力于发展国民经济的基础产业，为“中国制造”贡献自己的一份力量!经过多年的砥砺前行，公司形成了集研发生产、销售为一体格局。拥有多项国家专利及多名归国专家。

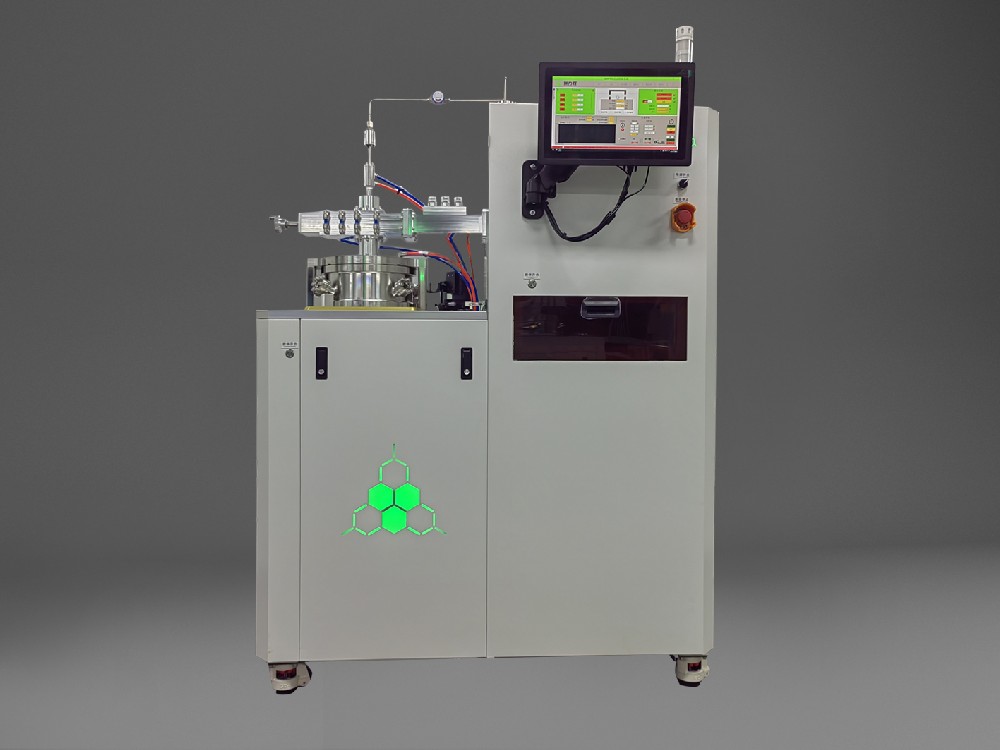

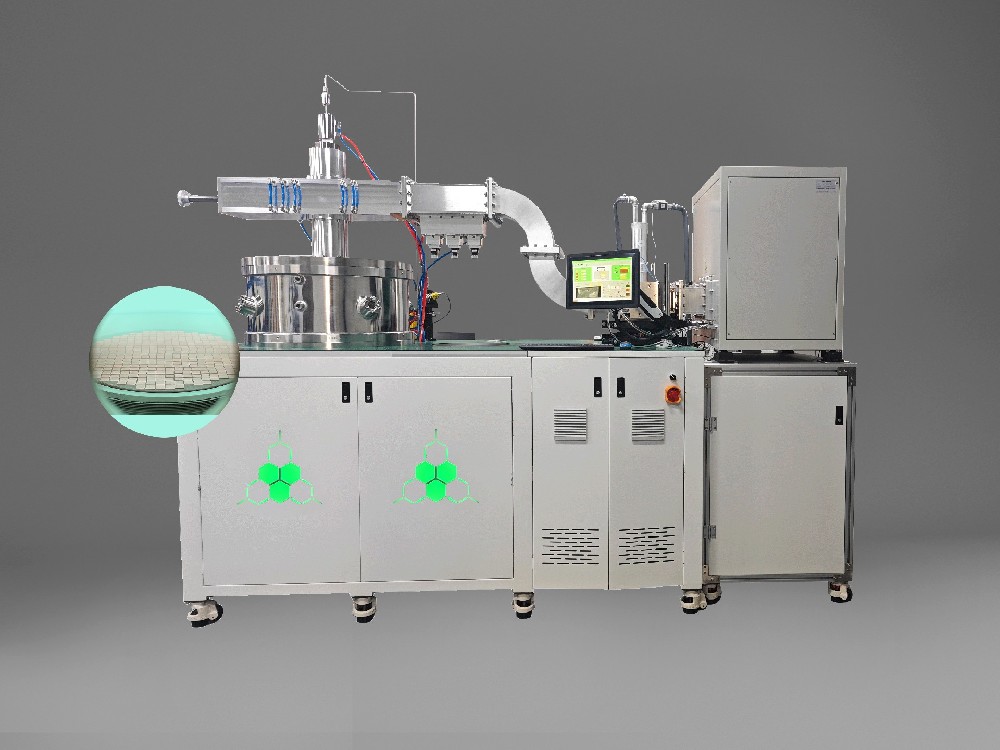

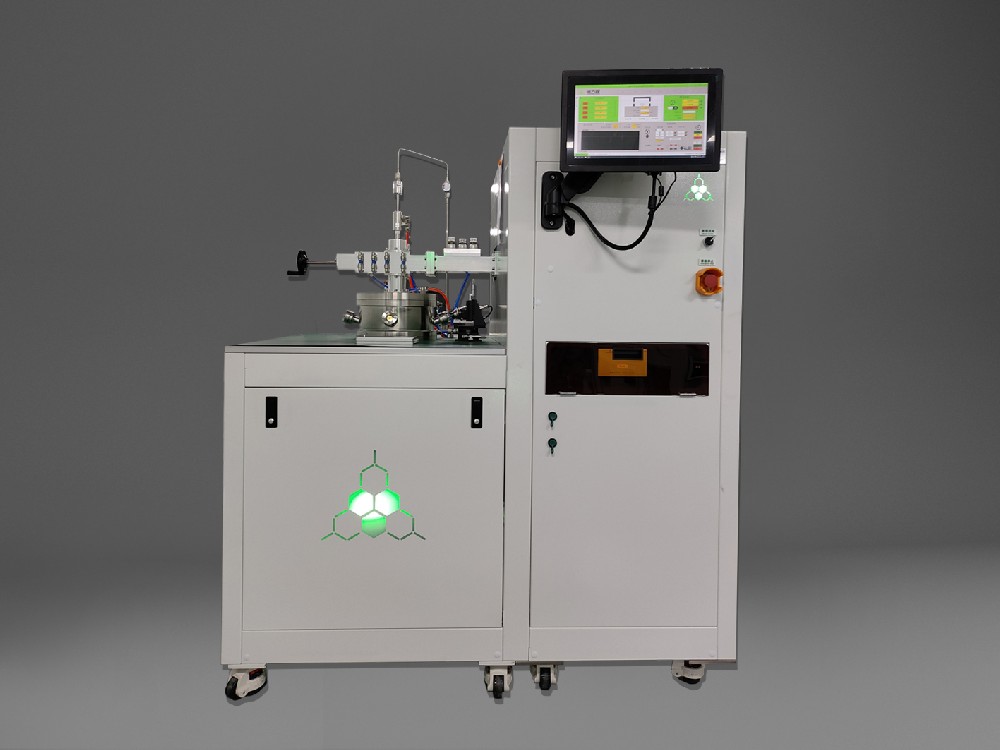

公司专业从事MPCVD 技术研发和MPCVD 长晶设备、CVD大单晶金刚石的制造及生产。不仅可为客户提供专业的设备成熟的生长工艺，亦可为客户提供成套的技术方案，实现交钥匙工程。
查看详情
金刚石：兼具颜值与性能的 “硬核材料”提及钻石，人们脑海中最先浮现的往往是它晶莹剔透的光泽与象征永恒爱恋的钻戒。但钻石的价值远不止于情感寄托，其本体 —— 金刚石，更有着令科研界惊叹的卓越性能，是在多个尖端领域都能发挥关键作用的 “全能型” 材料。在化学领域，金刚石被定义为 “自然界天然存在的硬度最高物质
会议时间：2025年7月26-30日会议地址：郑州嘉锦酒店碳方程展位号：C-19碳方程欢迎各位莅临，期待与您在此相聚！大会介绍第十一届中国超硬材料产业发展大会暨国际金刚石及相关材料应用大会由中国机械工程学会主办。大会旨在搭建高水平的国际交流平台，促进学术研究、技术创新与产业升级，推动超硬材料在超精密加工、半导体器
MPCVD化学气相沉积技术因其独特的优势，通过精确控制反应条件，在衬底上沉积金刚石。相较于传统CVD技术，其两大优势尤为突出：1、无电极污染：传统CVD技术依赖金属电极维持放电，易引入杂质，而MPCVD通过微波谐振腔直接激发气体，避免了金属污染，确保金刚石纯度。2、高密度等离子体：MPCVD的气体放电区域集中，激发出更多活
在半导体技术蓬勃发展的进程中，第四代半导体材料成为了研究焦点，而金刚石以其优异的性能脱颖而出。金刚石作为第四代半导体材料，正逐渐在半导体领域开辟新的天地，为解决传统半导体面临的诸多问题提供了全新的思路和方案。金刚石半导体的独特优势（一）超宽带隙，稳定基石金刚石的带隙宽度达 5.47eV，属于超宽带隙范畴。这
当我们在手机上刷短视频、用电脑跑 AI 模型时，很少有人注意到：支撑这些流畅体验的芯片，正处在 “高烧不退” 的困境中。关于金刚石的两则消息在业内激起千层浪 —— 金刚石热沉技术正加速应用于高性能芯片封装，为“热情似火”的芯片送来清凉；；二是 2025 版《两用物项和技术出口管制清单》将其纳入严控，相当于给这一材
当前，科技企业为承载新一代人工智能（AI）模型，正加速布局数据中心建设，这一过程中电能消耗呈快速增长态势。然而，这些电能并未完全投入计算工作，多数能量都转化为无用热量，从芯片上数以万计的晶体管中散发出来。这种情况不仅造成大量能源浪费，还会显著降低芯片的运行效率、缩短其使用寿命，给数据中心的稳定运营带来

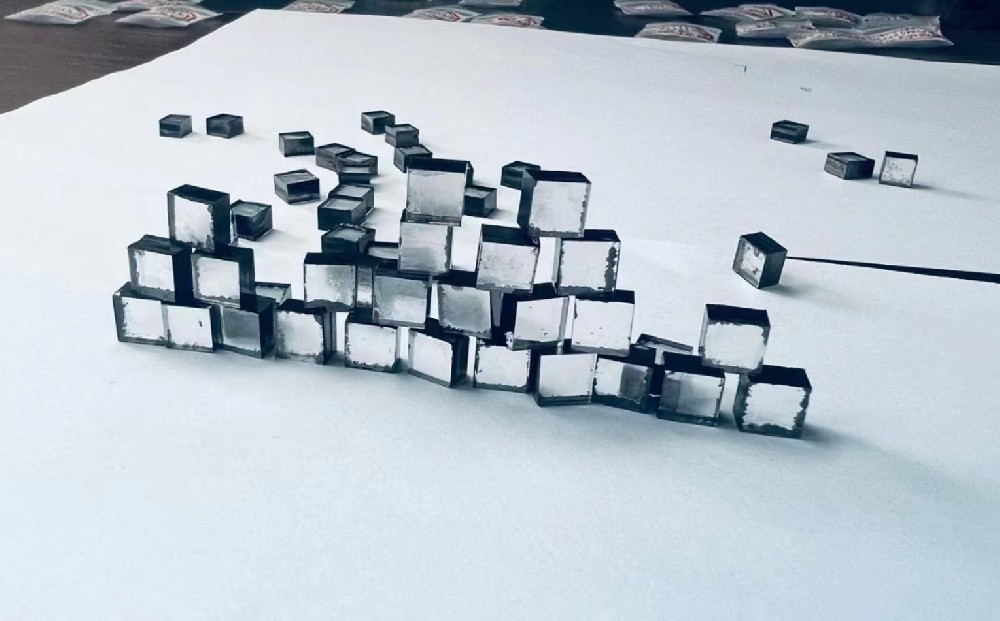

目前所培育最大裸钻产品重量为13.8克拉，尺寸直径为20.5mm。除白色裸钻外，亦可批量稳定培育粉色、黄色、海蓝色高等级彩钻

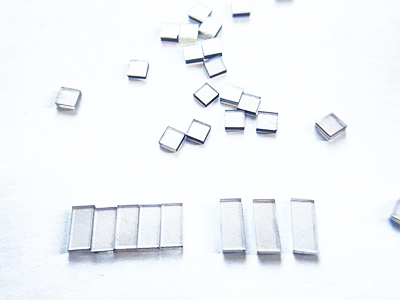

超精密车刀用于：原子核反应堆及精密光学仪器的反射镜、计算机硬盘、导弹或太空飞行导航陀螺仪器和加速器。美容/手术刀用于：进行几十纳米的生物组织超薄切片，以便使用透射电子显微镜进行观察；高端手术刀进行眼睛和大脑等精密手术。
用于制备高功率激光器（激光武器、激光工业设备）的发射窗口及激光晶体、大功率紫外/红外光学仪器的镜头。
