金刚石的多元领域应用

发布时间：2024-10-24 09:07:40 | 浏览量： 32次

金刚石凭借其卓越的电学性能——超宽的带隙、超高的击穿场强以及出类拔萃的电子与空穴迁移率，正稳步迈向“终极半导体”的宝座。在声学领域，金刚石傲拥有极其高的表面声波速度与惊人的杨氏模量。在光学上，金刚石能够传递从远红外至紫外、能量低于其带隙的光子。在热学上，金刚石的导热效率远超铜质材料。正是这些全方位的优异性能，赋予了金刚石跨越多领域应用的无限潜力。



功能金刚石的合成

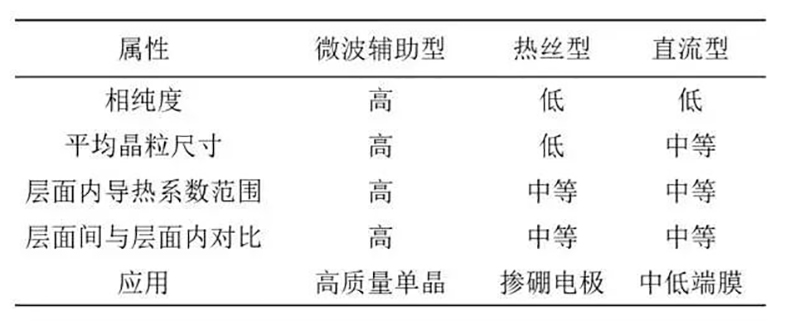

传统金刚石高温高压(HPHT)合成方法，功能金刚石主要采用化学气相沉积(CVD)的方法。CVD金刚石分为CVD薄膜和自支撑型厚膜(单晶金刚石和多晶金刚石)，按合成技术分为微波辅助型(MPCVD)、热丝型和直流型。MPCVD技术是目前主流的合成高质量金刚石的方法。



功能金刚石的应用

1、珠宝领域应用

化学气相沉积(CVD)制造培育钻石方法由于其成本降低，工艺稳定，已经量产，并批量投入工业，成为目前主要的培育金刚石的方法。



2、半导体领域应用

金刚石是一种宽带隙半导体材料，集力学、电学、热学、声学、光学、耐蚀等优异性能于一身，是目前最有发展前途的第三代半导体材料之一。被业界誉为“终极半导体”，其禁带宽度达5.5eV，热导率高达22W/(cm·K)，室温电子和空穴迁移率高达4500cm²/(v·S)和3800cm²/(v·S)，远高于第三代半导体材料GaN和SiC，因而可以满足未来大功率、强电场和抗辐射等方面的需求，是制作功率半导体器件的理想材料。其应用广泛，包括但不限于计算机、雷达及电信系统，汽车、航空航天等。



3、热学领域应用

金刚石具有极高的热导率(2200W/(m·K))，远超于碳化硅、硅(Si)、砷化稼(GaAs)、铜和银，具有极低的热膨胀系数和高的弹性模量，是一种优质的电子封装材料，主要应用于金刚石增强金属封装材料和热沉-金刚石衬底GaN器件等。而他高的热导系数与电绝缘相结合，成为高功率设备的首选散热器，主要应用于激光二极管等。



4、光学领域应用

理想的电力传输窗口应具备以下特性：非常低的总吸收，低热膨胀系数，高热导率，高强度和杨氏模量，折射率随温度变化应小，金刚石在光学领域的应用十分广泛，其独特的光学性质使其成为制造高精度光学元件、激光器、光学衍射聚焦器、光电子器件以及医疗设备的关键材料。金刚石其强度和硬度是康宁玻璃的6倍和10倍，因此也被应用于手机显示屏和照相机镜头。



5、声学器件应用

由于金刚石密度低，杨氏模量和强度高，而使他成为高性能的高频声材料，它可以在高达70kHz的频率下保持完美的振动运动而不失真，具有较高的声表面波速，是声表面波滤波器的优选材料，可以提高滤波频率和功率承受能力。

6、掺硼金刚石(BDD)电极

BDD作为环保电极材料，通过电化学法能有效去除染料、农药、抗生素等多种难降解有机污染物，实现完全矿化，具有环境友好性。掺硼金刚石(BDD)电极产生强氧化羟基自由基，性能稳定，适应性强，有望成为最具潜力的有机废水处理技术。

7、金刚石量子技术的应用

金刚石量子技术为生物医学和信息经济提供解决方案，利用氮空位缺陷实现室温下量子态的操纵和读出。金刚石因其应用前景、化学惰性、机械硬度等优点，在医疗器械中备受关注，可用于保护涂层、生物界面、生物传感器及作为运输药物的靶向材料。

8、纳米金刚石润滑油

纳米金刚石表面积大，具有丰富的官能团，具有特殊的吸附性，经过处理的纳米金刚石具有良好的分散性，实验表明，在润滑油中加入千分之一的球形纳米金刚石可显著提高抗磨减震效果，广泛应用于机械结构中。



碳方程10KW MPCVD设备采用最先进的CVD系统，具有高可靠性、稳定运行、无人值守的安全联锁性能。可实现24 * 7的连续稳定生产，故障率很低，采用高真空不锈钢水冷却腔体，无硅污染，这不仅增强了设备的耐用性，还显著提高了生产效率。生长机台调节范围可达15MM，可灵活适应各种生产需求。单个炉输出多达57件（7*7mm），所生产的产品净度等级可达到VVS级。
