金刚石散热材料深度解析

发布时间：2026-04-30 17:20:50 | 浏览量： 38次

金刚石作为一种重要的碳材料，不仅是自然界中最坚硬的物质，同时具有极高的热导率、及优异的物理化学稳定性，被誉为“终极半导体材料”。目前已被广泛应用于光学窗口、热管理、抛光研磨和电离辐射探测等领域。



2026年2月，英伟达在CES 2026大会上官宣，其下一代Vera Rubin架构GPU将全面采用“金刚石—铜复合散热+液冷”的全新散热方案，掀起了金刚石散热的产业化浪潮。这标志着这一“终极散热材料”正式从实验室走向规模化商用，驱动全球热管理市场进入以金刚石为核心的新竞争格局。

为什么金刚石是高功率芯片热沉的首选？

金刚石是自然界中导热能力最强的物质。天然单晶金刚石在室温下的热导率可达2200 W/(m·K)，为金属铜的5倍以上，铝的约10倍。相比之下，热导率超过500 W/(m·K)后，铝、铜等传统金属便显得力不从心。在铜（约400 W/(m·K)）、银、铝（约240 W/(m·K)）等常见金属中，金刚石凭借远超金属的导热效率脱颖而出。




高功率芯片与GaN器件等对热导率要求极高的领域，金刚石成为唯一可选的热沉材料，成为顶级散热材料，源于三大得天独厚的优势：

★ 极高的单晶热导率：以“声子”的形式在晶格中传播




★ 完美的电绝缘性：能有效避免短路风险，这是铜或铝等金属材料完全不具备的优势。




★ 低至1×10⁻⁶/K的热膨胀系数：与芯片材料近乎完美的热膨胀匹配，彻底规避材料开裂与分层风险，保持超高导热界面的完整性与稳定性，实现高精密、大尺寸封装的可能。




金刚石的散热能力，源于其独特的微观结构与物理机制。

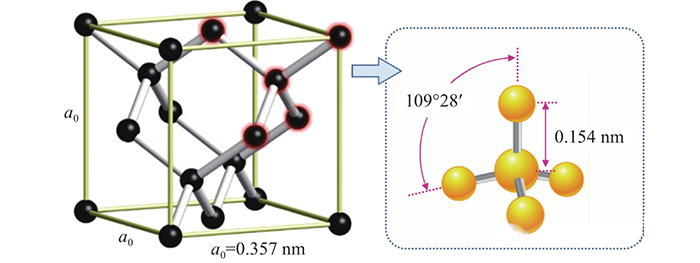

在金刚石的晶体结构中，每个碳原子都与周围四个碳原子以极强的SP³杂化共价键相连，形成高度对称规整的四面体晶格。当热量施加时，碳原子在平衡位置附近振动，这种振动以“声子”的形式在晶格中传播。由于碳原子质量轻、原子间结合力极强，声子在晶格中的运动极其顺畅，传播速度极快。这意味着热量在金刚石内部可以像在高速公路上畅行无阻，几乎没有阻碍。

人造金刚石的制备方法

天然金刚石资源稀少、价格昂贵，大规模散热应用必须依靠人造金刚石。以下为两种人造金刚石的制备方法：

方法一：高温高压法（HPHT）

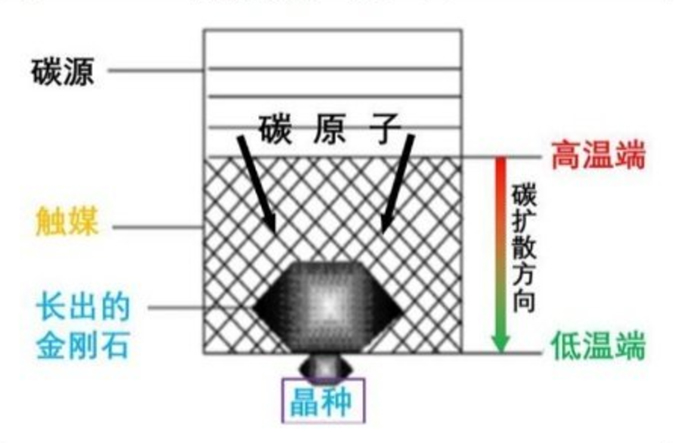

模拟天然金刚石在地幔深处的形成条件，在高温高压下直接将石墨转化为金刚石。HPHT方法主要产出单晶块体颗粒状金刚石，晶体质量较好、杂质可控，但尺寸通常较小，难以用于大面积散热场景。



方法二：化学气相沉积法（CVD）

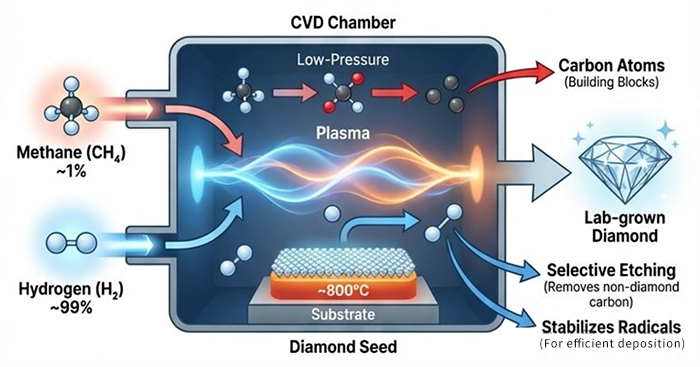

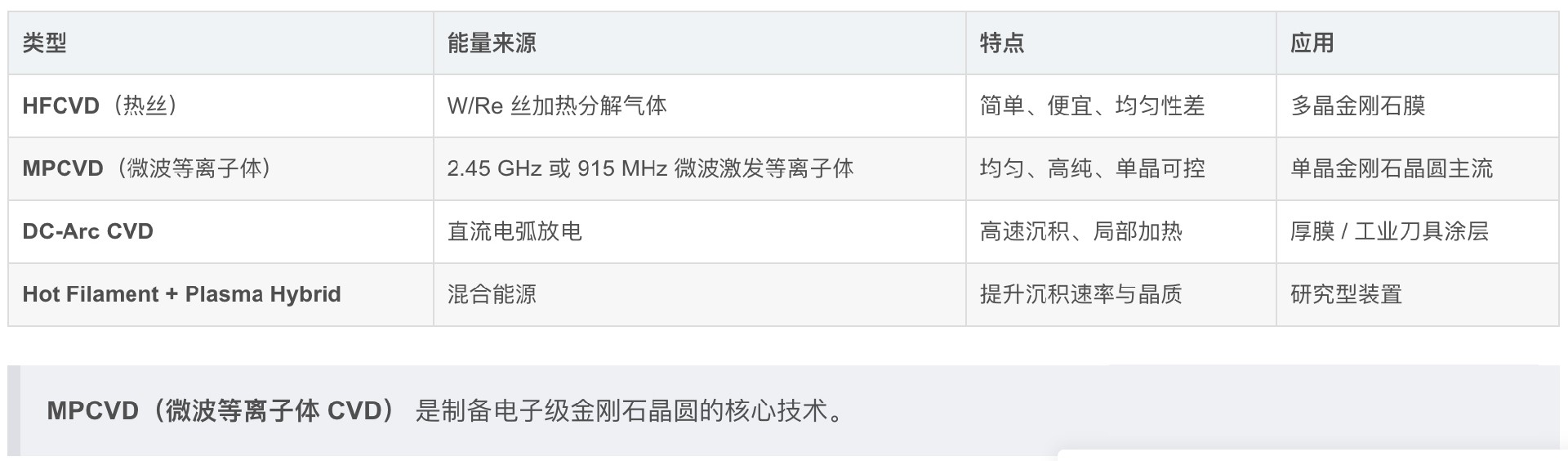

在高温低压环境下分解含碳气体（如甲烷），碳原子在衬底表面逐渐沉积并生长成金刚石薄膜。该方法可按需制备大尺寸、高纯度的金刚石材料，尤其适用于大面积的散热片和金刚石晶圆。CVD法主要包括微波等离子体CVD（MPCVD）、热丝CVD等，目前MPCVD凭借其高纯度、高可控性，成为大规模制造高端金刚石热沉片的主流方法。

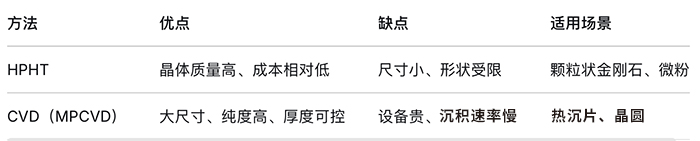

小结：HPHT法擅长量产高品质金刚石颗粒，CVD法则适合制造大面积和高纯度金刚石薄片。



当前金刚石散热材料的核心生产路径，是以MPCVD工艺在高纯金刚石晶圆与热沉片制备上的大规模应用，配合金属基体的粉末冶金或熔体吸附等复合材料工艺，制备出金刚石/铜、金刚石/铝等符合多种封装场景的散热产品。

关于碳方程设备

碳方程作为专注于 MPCVD 技术研发与设备制造的高新技术企业，其系列化 MPCVD 设备可为上述研究成果的产业化落地提供关键硬件支撑。 以碳方程 TFC-50200A MPCVD 设备为例




碳方程推出的915MHz 系列 MPCVD 设备（TFC-50200A），采用915MHz 微波频率与 50KW 运行功率，单炉可稳定产出 489 片 7*7mm 规格的单晶金刚石，或直接生产 8 英寸多晶金刚石产品，不仅沉积面积扩展至 210 毫米，还支持 24*7 不间断无人值守生产，故障率低且产品净度达 VVS 级，在大尺寸、高品质与低成本之间实现完美平衡。
